TDA2009アンプ

TAA4100D級アンプ(デジタルアンプ)をしばし使っていたが、音は問題なかったが、電磁波まき散らし?とか、それから電源投入時と切った時のポットいうノイズ。さほどではないが、完璧を求める自作好きにとっては、何とかと思うが、リレーなど余分なものは付けたくないし。

で他の道を探った。それが、ICアンプだ。自作パワーアンプ用ICは殆どカーステレオ用のが多い中、TDA2009。これはそうでももなくまあ電圧が24Vまでいける所がいいのかな。

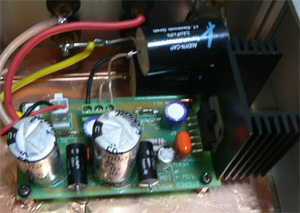

それで、サブシステム用に1台こさえた。なかなかいい。ということで、メイン用のTAA4100D級アンプの中味を抜いて、エレキットのPU-2102Rを入れた。


18Vを供給している。

むろんこれも中国製の部品とか全部はづし、それなりのを使用している。入力コンは電解をやめフィルムコンにしている。しかし図体が大きい。基板上ではなく、ピンジャックからつないでいる。出力のフィルターコンデンサーは2200μFだが、大きな口径のウハーの場合は1000μFで十分ではないかと思います。ローカットの役目ですから。つまり、こいつは、低音もよく出てくれます。むろん強力な電源に寄る所もあります。ヒートシンクも少し大きめに変えています。

 ということで、TAA4100の基板は現状では、土塔庵アンプのバックアップ用に置かれています。

 現状は真空管アンプをメインに使ってますが、真夏にはひょっとして、メインの地位につくんです。
