PU-2102R詳細

このブログはTDA2009とPU-2102Rの検索でこられる方が一番多い。それでもう少し詳しく書いておこう。

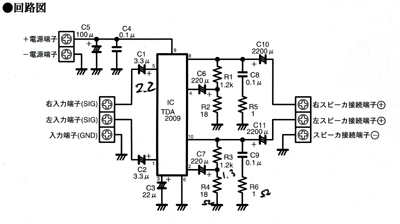

まず回路図だ。
イーケイジャパンのキットPU-2102Rの取説から。
簡単な回路でNFB抵抗の比率で増幅度を変えることが出来る。
元々は中国製のコンデンサーなど悪くはないがこれではという部品が使われている。
それで部品を総てはずし、ハンダ吸い取り器さんのお世話になる。
まず入力のカップリングコンは3.3μFの電解だが、これは基板からはずし入力ピンから入力端子の間に空中配線。ものはSOLEN FASTの2.2μF。このフィルムコンは自然さが売り物。入力抵抗を推奨の50KΩ→100KΩ(RMG使用)としているので低域カットの問題も大丈夫。(と思う)黒い大きなのがそれだ。
入力端子(黄緑色の)からTDA2009の1,5ピンへは銀線で裏打ちしている。
TDA2009のヒートシンクは電圧19Vと熱なるのがいやなんで少し大きめのに変更。
R1(R3)は同じ値でニッコームRP-24に変更。R2(R4)は18Ω→56ΩのDALE CMF-55の金属被膜に交換。増幅度を37db→27dbに下げています。これは自分のシステムのトータルゲインで調整できます。
C3,C6,C7はOSコン電源平滑のC5は東信工業の音響用ハイグレード Jauial100μF/50V。C10、C11はフィルターコンデンサーでやはりJauialの2200μFを使用。大きいので基板穴とずれるので一工夫。
C8、C9にはSOLEN FASTのフィルムコン、C4は手持ちのフィルムコンを使った。

基板の下には銅フィルムを張る。電源部との間にアルミ板に電磁波予防のシールを貼ったもの、電源の入力には、灰色のもの。まあ気休め程度か?
電源は19Vチョイの単電源を供給。データシートによると出力は4.25W(8Ω)。なんか真空管のシングルアンプ程度。最大消費電力は15Wぐらい。いわゆるプリアンプ並みだ。無信号じは1Wに満たない。省電力の極み。まあいろいろ改造、チューニングしていい音のアンプに仕上がった。余韻がいいかな。
電源部については次回詳しく。
