プリアンプ②

 プリアンプのヘッドフォーンアンプはChu Moy氏設計のヘッドフォンアンプの回路を使っております。まあ、簡単な回路でそれで、部品とOPアンプをうまく選べば抜群の音になる。OPアンプはソケットを利用すればいろいろ試すことも出来る。最終的には、Texas InstrumentsのOPA2604APにした。
 これはDual FET-Inputということで、入力インピーダンスが高くとれるので、カップリングコンデンサーの容量が少なくですむ。b0189977_242910.jpg

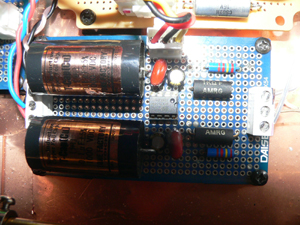

 ということで、真空管アンプ用に買っていた、東一の銅箔フィルム0.1μFをつかった。この高いコンデンサーやっと使うことが出来た。おおきい。中央の長方形のがOPアンプです。それと比べるとやたら大きい。
抵抗は、ここは古くさくRMGを使用。利得は2倍としている。これはラインアンプが結構利得があるんで、HD580で聞いて、ちょうどいいように少なくしている。

そして、セレクターとアッティネーターの部分。
入力セレクターはセイデン4回路6接点。2回路ずつパラっている。アッティネーターはデジットで買ったデールの抵抗を使った1万円のを使っている。これはいい。
 後ろの基板は、フォノイコライザーで、これはとある会社の製品をバラして組み込んだ。アナログを聞く時に電源を入れるようにしている。

 配線材は、銀単線、金メッキ無酸素銅単線、シールド線はベルデンを使用。これらによりHD580が蘇った。
